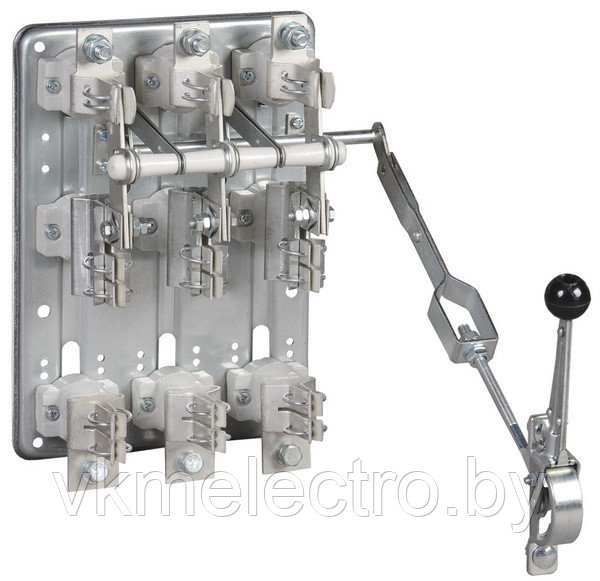

Рубильники серии РП: РПЦ, РПС, РПБ ТУ 3424-002-01395420-01
Рубильники с предохранителями на общей плите серии РП открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников, обладающие свойствами разъединителей (в дальнейшем аппараты), предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 380В. В рубильниках с предохранителями на общей плите серии РП используется предохранители серии ПН 2 ТУ 16-522.113-75, для рубильников на 630А-ППН-39 ТУ 3424-005-05755764-96.
Структура условного обозначения:
РП Х Х/Х Х УЗ
РП |
Условное обозначение аппарата |
Х |
Условное обозначение вида привода: |
Х/ |
Условное обозначение номинального тока: |
Х |
Условное обозначение длины вала (смещение привода от центра аппарата): |
Х |
Условное обозначение исполнения бокового (смещённого) привода и боковой рукоятки: |
УЗ |
Вид климатического исполнения по ГОСТ 15150 |
Конструкция:
- Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.
- Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.
- У рубильников с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
- У рубильников со смещенным приводом ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом.
- У рубильников с боковым приводом ножи связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце.
- Рукоятка привода съемная, снимается только в отключенном положении аппарата. Выводы рубильников допускают присоединение проводов и кабелей с медными и алюминиевыми жилами, а так же медных и алюминиевых шин. Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
- Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение рубильников открытое.
Условия эксплуатации
- Температура окружающего воздуха от –45°С до +40°С.
- Среднее значение температуры окружающего воздуха за 24 часа не более 35°С.
- Высота над уровнем моря не превышает 2000 м.
- Относительная влажность воздуха не превышает 50% при температуре 40°С, и допускается ее увеличение при снижении температуры, например, 90% при 20°С.
- Степень загрязнения окружающей среды - 3 по ГОСТ 50030.1
- Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1.
Условия монтажа, транспортирования и хранения:
- Рабочее положение аппаратов при эксплуатации – вертикальное, отклонение в любую сторону не более 5°.
- Аппараты с центральным и боковым (смещенным) приводами допускается устанавливать горизонтально.
Транспортирование и хранение аппаратов допускается при температуре от -45°С, до + 55°С и на короткие периоды, не более 24 час., – до 70°С.
Основные атрибуты | |
---|---|
Дугогасительная камера | Нет |
Производитель | Электродеталь |
Номинальный ток | 250 А |
Тип рукоятки | Несъемная |
Частота тока | 50 Гц |
Конструктивное исполнение | Открытое |
Страна производитель | Россия |
Количество полюсов | 3 шт. |
