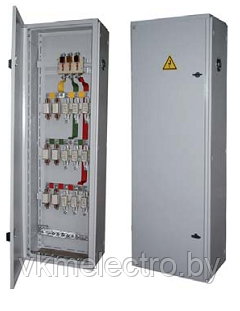

Шкафы распределительные силовые ШР11 (ШР1)
от 300 руб.
Показать оптовые цены- Под заказ
- Оптом и в розницу
Отправка с 17 декабря 2024Шкафы распределительные ШР предназначены для распределения электрической энергии и защиты электрических установок при перегрузках и коротких замыканиях в трехфазных сетях напряжением до 400В переменного тока частотой 50Гц с глухозаземленной нетралью. Защита отходящих линий осуществляется при помощи плавких предохранителей.
Корпуса щитов изготавливаются из листового металла толщиной 1,2-1,5 мм с нанесением полимерного покрытия RAL7035 (серый) . Ввод питающих проводов и кабелей предусмотрен снизу, а вывод отходящих проводов или кабелей - вниз или вверх.
Для ограничения доступа наружная дверь щита имеет замок-защелку с ключом.
Исполнение по способу установки напольное.
Степень защиты оболочек IP31, IP44, IP54.
Вид климатического исполнения У3 и У2 по ГОСТ 15150-69.
Шкафы изготавливаются в соответствие с ТУ BY 591003581.001-2013 ООО "ВКМэлектро".
|

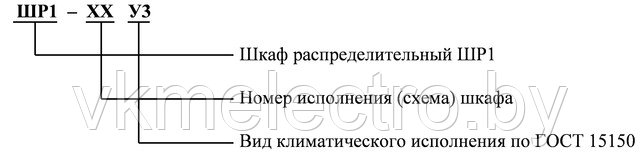

Тип шкафа |

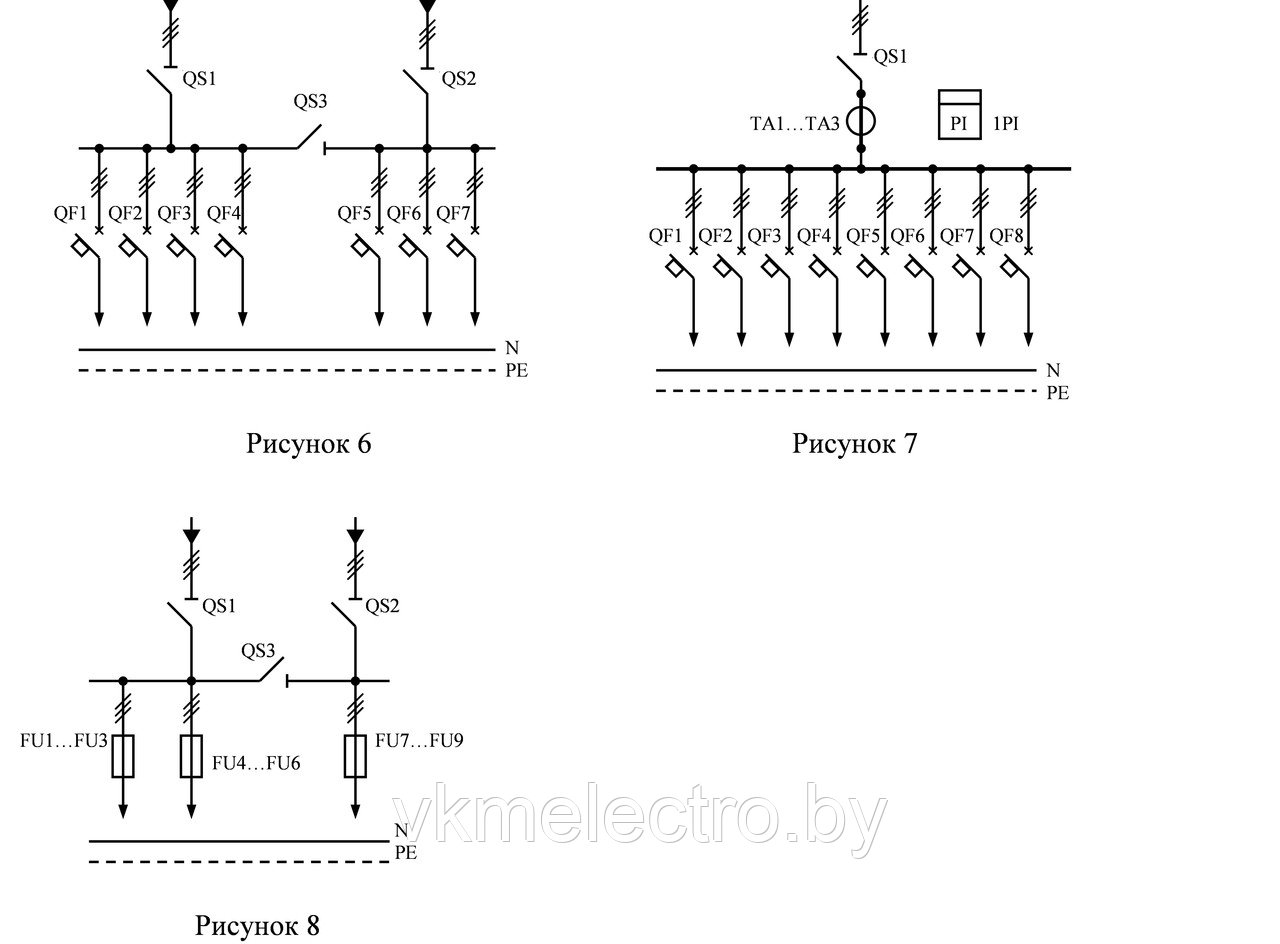

Схема шкафа, № рисунка |
Номинальный ток шкафа, А |

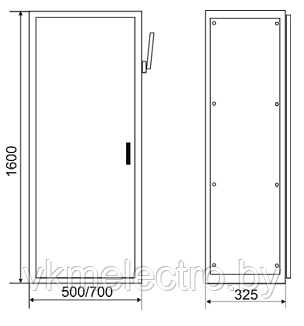

Ширина шкафа В, мм |
Устанавливаемые аппараты, их количество и номинальные токи, шт. × А |
||||
|
Рубильник |
Предохрани-тель (трехфазные группы) |
Выключатель автоматичес-кий |
Трансформа-тор тока |
Счетчик трехфазный |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ШР1-20 У3 |
2 |
225 |
500 |
РБ-2 1 × 250 |
НПН 5 × 60 |
- |
- |
- |
|
ШР1-21 У3 |
2 |
225 |
500 |
ПН2 5 × 100 |
||||
|
ШР1-22 У3 |
2 |
225 |
500 |
НПН,ПН2 2 × 60 + 3 × 100 |
||||
|
ШР1-23 У3 |
3 |
360 |
700 |
РБ-4 1 × 400 |
НПН 8 × 60 |
|||
|
ШР1-24 У3 |
3 |
360 |
700 |
ПН2 8 × 100 |
||||
|
ШР1-25 У3 |
3 |
360 |
700 |
РБ-4 1 × 400 |
НПН,ПН2 4 × 60 + 4 × 100 |
- |
- |
- |
|
ШР1-26 У3 |
2 |
360 |
500 |
ПН2 5 × 250 |
||||
|
ШР1-27 У3 |
3 |
360 |
700 |
ПН2 5 × 100 + 2 × 250 |
||||
|
ШР1-28 У3 |
3 |
360 |
700 |
НПН,ПН2 2 × 60 + 4 × 100 + 2 × 250 |
||||
|
ШР1-30 У3 |
4 |
360 |
700 |
РБ-4 2 × 400 |
ПН2 8 × 100 |
|||
|
ШР1-31 У3 |
5 |
360 |
700 |
РБ-4 1 × 400 |
ПН2 8 × 100 |
3 × 400/5 |
1 × 5 |
|
|
ШР1-32 У3 |
6 |
360 |
700 |
РБ-4 3 × 400 |
- |
АЕ2044, АЕ2046, АЕ2056 7 × 100 |
- |
- |
|
ШР1-33 У3 |
7 |
360 |
700 |
РБ-4 1 × 400 |
ÀЕ2044, АЕ2046, АЕ2056 8 × 100 |
3 × 400/5 |
1 × 5 |
|
|
ШР1-34 У3 |
8 |
360 |
700 |
РБ-4 3 × 400 |
ПН2 3 × 400 |
- |
- |
- |
|
Примечание – Указаны максимальные значения номинальных токов на отходящих линиях (предохранители или выключатели), они могут быть уточнены при заказе. |
||||||||
| Основные | |
|---|---|
| Тип щита | Распределительный |
| Тип оборудования | Пункт распределительный |
| Страна производитель | Беларусь |
- Цена: от 300 руб.
