Пункты распределительные ПР11 (ПР85)

Тип пункта (номер схемы)

Номинальный ток пункта, А

Тип вводного выключа-теля

Количество фидерных выключ-ей, шт.

Тип фидерных выключа-телей

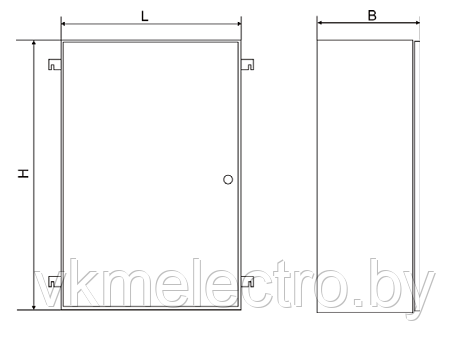

Габаритные размеры, мм

навесное исполнение

утопленное исполнение

напольное исполнение

H

L

B

001

001

-

100

АЕ2056; ВА57-31

4

ВА57-31;

ВА57-35;

АЕ2046;

АЕ2056;

АЕ2044

400

(500)

750

(750)

200

(185)

002

002

-

100

-

4

003

003

-

200

ВА57-35

6

650

(700)

750

(750)

200

(185)

004

004

-

200

-

8

005

005

-

200

ВА57-35

10

800

(900)

750

(750)

200

(185)

006

006

-

200

-

12

007

007

-

200

ВА57-35

12

1000

(1100)

800

(750)

200

(185)

008

008

-

200

-

14

009

009

-

400;

630

ВА57-39

12

1200

(1300)

800

(850)

200

(185)

010

010

-

400;

630

-

14

-

-

011

400;

630

ВА57-39

14

1700

700

325

-

-

012

400;

630

-

14

013

013

-

200

ВА51-35

до 48 модулей

См. примечание 2

650

(700)

750

(750)

200

(185)

014

014

-

200

-

до 60 модулей

      Примечание 1 – В таблице указано максимальное количество трехполюсных автома-тических выключателей, устанавливаемых в пункте. Трехполюсные и однополюсные выключатели могут устанавливаться в различных сочетаниях, при этом необходимо учитывать, что на месте одного трехполюсного допускается установить три однополюсных.

      Примечание 2 – В графе "Габаритные размеры" таблицы указаны размеры пунктов навесного исполнения, а в скобках – пунктов утопленного исполнения.

      Примечание 3 – В пункты могут встраиваться счетчики электрической энергии, трансформаторы тока, типы номинальные токи которых указываются в проектной документации.
